Продолжение. Начало
смотрите
...
Навесная борона.
Навесная борона предназначена для рыхления почвы
под посев, выравнивания микрорельефа, разрушения корки, образовавшейся
после дождя или полива, уничтожения сорняков.

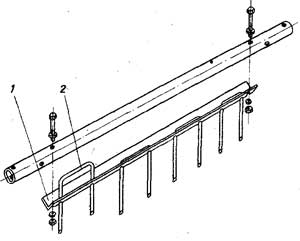

Рис. 7 Навесная борона: а — конструктивное исполнение;
б — в рабочем положении на многоцелевой тележке
Борона собирается непосредственно на многоцелевой тележке и состоит
из уголка 1 (рис. 7), в отверстия которого вставлены зубья 2,
согнутые попарно из заточенных прутков. Уголок крепят с помощью
болтов, шайб и гаек непосредственно к поперечной соединительной
трубе тележки зубьями вверх. К участку боронования подвозят тележку
с уже закрепленной навесной бороной, переворачивают тележку колесами
вверх и производят боронование вдоль и поперек обрабатываемого
участка.
Механизированная сеялка.
Сев мелких семян редиса, укропа, лука и других
культур весьма кропотливая работа. Повысить производительность

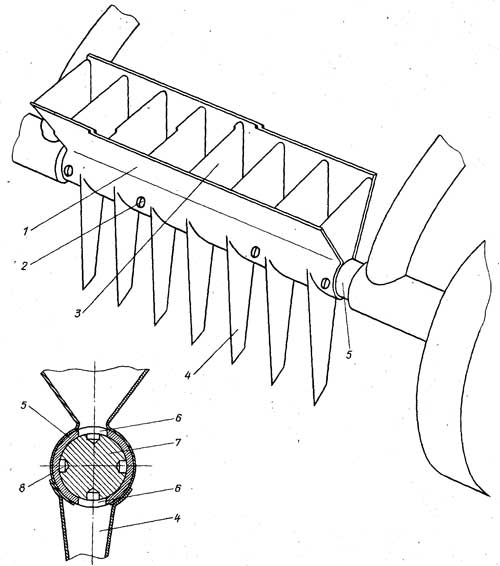

труда на этой операции позволяет сеялка (рис. 8), предназначенная
для посева рядами как в парниках, так и в открытом грунте.
Корпус 1 сеялки выгнут из тонкого листа и прикреплен винтами 2
к трубе 5, устанавливаемой на место поперечной соединительной
трубы тележки (см. рис. 1). В трубе 5
сеялки помещен высевающий валик 7 с четырьмя рядами высверленных
ячеек 8. Каждый ряд ячеек по длине образован одинаковыми группами
по три ячейки разного размера, число таких групп равно числу бункеров,
образованных перегородками 3 в корпусе 1, а диаметр и глубина
каждой из ячеек в группе рассчитаны на размер семян определенной
культуры. Труба 5 имеет ряд входных (выходных)отверстий напротив
семенных бункеров и сошников 4, прикрепленных снизу к корпусу.
На высевающий валик надеты колеса, предусматривающие возможность
регулировки их положения вдоль валика для совмещения выходов семенных
бункеров с отверстиями на высевающем валике.
У грядки тележку с закрепленной на ней сеялкой переворачивают
вверх колесами, наполняют бункера и производят посев. Чтобы получить
более широкие междурядья, бункера заполняют семенами через один-два.
Контейнер для рассады.
Рассаду, овощных культур в пластмассовых или
иных горшочках нелегко перенести или даже перевезти ручной тележкой
на огород, удаленный от теплицы или дома. Облегчит доставку рассады
к месту посадки специальный контейнер, состоящий из нескольких
деревянных или металлических полок с четырьмя отверстиями по углам:
сквозь отверстия протянуты веревки с узлами, на которые опираются
полки (рис. 9а). К верхним концам веревок прикреплены крючки.

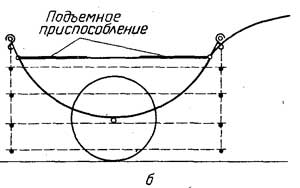

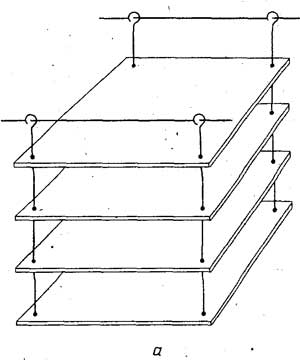

Рис. 9 Контейнер для рассады: а — общий вид; б
— схема навешивания на многоцелевую тележку.
На каждую полку контейнера помещают горшочки с рассадой. Рычагами
подъемного приспособления многоцелевой тележки опускают его кронштейны
в крайнее нижнее положение. Крючки с веревками надевают на оси
кронштейнов, рычагами приподнимают контейнер над землей и транспортирут
на грядки (рис. 9б).
Довольно вместительный контейнер легко складывается, занимает
мало места при хранении, а будучи подвешенным за крючки в погребе
или кладовке, преобразуется во вместительные полки для хранения
различных консервов. Незаменим такой контейнер и в гараже под
инструменты, запчасти, смазочные материалы и т. п.
Диски для обрезания усов клубники.
Одна из самых трудоемких технологических операций
по выращиванию клубники — обрезка усов; за сезон приходится проводить
ее несколько раз. Обычно усы удаляют ножницами, различными приспособлениями
типа секаторов. Но к наиболее производительным следует отнести
способ обрезания усов в междурядьях круглыми дисками.

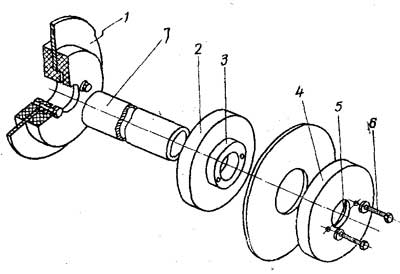

Для крепления режущих дисков 1 непосредственно на поперечной соединительной
трубе многоцелевой тележки вытачивают две шайбы (втулки). Шайба
2 имеет выступ 3 для центрирования диска 1, а шайба 4 — соответствующую
полость 5. Обе половины колеса с надетым диском скрепляются между
собой болтами 6 со стопорными шайбами. Диски в сборе с колесами
надевают на поперечную трубу многоцелевой тележки, устанавливая
между ними распорную трубу 7. Соответственно ширине междурядий
регулируется и расстояние между боковинами тележки:
К рядкам клубники тележку перевозят с закрепленными на поперечной
трубе дисками и опорными колесами, а в рабочее положение переводят,
переворачивая ее. Производя обработку, тележку прокатывают так,
чтобы диски проходили вдоль рядов: под весом тележки остро заточенные
диски углубляются в землю до опорных колес и обрезают на пути
усы клубники.
Но это еще не все! Смотрите продолжение,
и Ваша тележка превратится в автономную поливальную установку,
косилку, кормосмеситель на колесах и еще много полезных приспособлений!
|
