Успешно вести многоотраслевое приусадебное
хозяйство трудно без комплекта средств малой механизации самого
разнообразного назначения. Однако можно создать и многоцелевую
тележку, на базовое устройство которой навешивались бы необходимые
в данный момент механизмы и приспособления.
Конструкция одного из вариантов такой тележки (рис. 1) состоит
из полукруглых боковин 1, поперечных соединительных труб 2 и отъемной
ручки 3. Каждая боковина образована двумя согнутыми по окружности
трубами, соединенными на торцах втулками 5 из отрезка трубы, которые,
в свою очередь, соединены металлическими уголками 6. К втулкам
5 приварены направляющие втулки 7 для установки опор или опорных
колес. Снизу к боковинам приварены вилки 4 (типа велосипедных),
позволяющие легко устанавливать и снимать колеса вместе с их осями.
В зависимости от назначения тележки, условий работы применяют
колеса от в елосипеда, мопеда, мотоцикла.
Тележка комплектуется подъемным приспособлением (рис. 20), представляющим
собой трубу 1, к которой приварены 4 кронштейна 2, попарно соединенных
в верхней части съемной осью 3, а также рычаг 4 (под углом 120°
к кронштейну). Труба приспособления надевается на поперечные соединительные
трубы тележки, когда в этом есть необходимость.
В боковинах тележки, поперечных трубах и продольных угольниках
просверлены отверстия для навешивания на нее различных орудий,
устройств и приспособлений. Все подвижные соединения фиксируются
штифтами. По виду перевозимых грузов и выполняемых работ к тележке
изготавливают несколько разновидностей жестких и гибких зацепов
и крепят их либо на осях кронштейнов подъемного приспособления,
либо непосредственно за поперечные трубы тележки, либо к ее продольным
угольникам.
Перед началом выполнения работ вынимают штифты, фиксирующие ширину
колеи тележки, устанавливают ширину, требующуюся для конкретного
вида работ, и фиксируют колеса в нужном положении.
 --------------------
Рис.1Многоцелевая тележка Рис.2Подъемное
приспособление для многоцелевой тележки
На приусадебном участке к наиболее типичным работам
можно отнести перевозку различных ящиков с картофелем, овощами,
фруктами. Для их подъема и транспортировки применяют захваты из
четырех металлических прутков или отрезков трубок, загнутых под
прямым углом с одной стороны и в виде крючка с другой (для навешивания

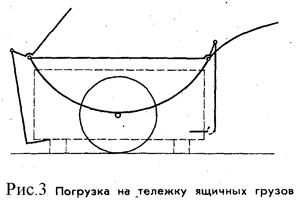

на кронштейны подъемного приспособления). Для подъема ящика (рис.
3) тележку устанавливают так, чтобы ее колеса зашли за боковые
стенки ящика, затем рычагами опускают кронштейны с захватами в
нижнее положение, загнутые концы захватов заводят под ящик, рычагами
возвращают кронштейны в исходное положение и фиксируют.

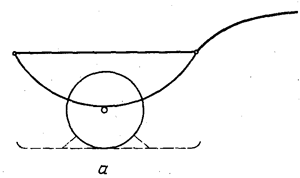

•Зимой даже неглубокий покров снега затрудняет перевоз тележкой
грузов, поэтому предусмотрена установка ее на специальные лыжи,
как показано на рис. 4, а.

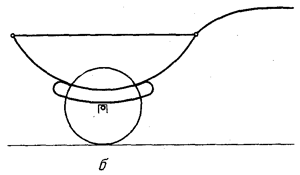

Многоцелевая тележка, если ее ручку опустить вниз до уровня сцепки,
а к боковинам снизу закрепить рессоры из упругой металлической
полосы (рис. 4, б), значительно расширит возможности мотоцикла
с коляской или велосипеда по перевозке грузов.
Сборная конструкция многоцелевой тележки выгодно отличает ее от
других тележек: будучи разборной, она занимает минимум места при
перевозке. Тележка технологична в изготовлении и практична в работе,
использует любые колеса, позволяет одному человеку без особого
труда поднимать, перевозить самые разнообразные грузы, выполнять
различные виды работ.
Практически на каждом приусадебном участке в
течение сезона производят вспашку почвы, боронование, культивацию,
нарезание бороздок под посадку и полив, рыхление, окучивание,
прополку в междурядьях, приствольных кругах.
На небольших участках огорода, в парниках не только трактором,
но и мотоблоком часто нельзя обработать почву так, чтобы не повредить
растения. Такие огороды продолжают обрабатывать лопатой, граблями,
рыхлителями. Более рационально на этих и многих других работах
применять многоцелевую тележку с навешенными на нее орудиями как
серийными, так и собственного производства. Описанию способов
изготовления, сборки и применения последних и посвящен этот раздел.
Почвообрабатывающие орудия: плуг, окучник, рыхлитель,
культиватор.
Самостоятельно изготовить плуг в домашних условиях весьма
сложно. Однако хороший плуг для своего участка можно сделать,
если приобрести старый списанный плуг, предплужник которого часто
остается в удовлетворительном состоянии. К лемеху такого предплужника
следует приварить полевую доску из листовой стали. С целью лучшего
формирования борозды к отвалу предплужника лучше приварить отражатель.
В домашнем хозяйстве найдет применение также конный плуг, колеса
которого пришли в негодность.

Рис.6 Навесные орудия: а — двусторонний окучник;
б — самодельные рыхлители; в — культиваторы
Плуг навешивают на многоцелевую тележку с помощью отрезка прямоугольного
профиля с загнутыми концами (рис. 5). На отогнутых частях профиля
делают по два отверстия и болтами с гайками крепят его к внутренним
трубам боковин тележки (см. рис. 1). Стойку плуга и других почвообрабатывающих
орудий укрепляют на профиле посредством двух скоб из прутков с
резьбой на концах, двух пластин с отверстиями и четырех гаек со
стопорными шайбами. Глубина вспашки плугом, как и глубина обработки,
почвы другими орудиями, регулируется путем перемещения вверх-вниз
стойки рабочего органа. Необходимое расстояние между закрепляемыми
на трубе орудиями устанавливается перемещением их вдоль крепежного
профиля.
Перепахивая землю, сажая картофель «под плуг», тележку с плугом
тянут за ручку (правда, работа эта не из легких!). Обрабатывать
грядки другими орудиями, навешенными на тележку, можно, двигая
ее перед собой.
Окучники используют для рыхления междурядий, подрезки сорняков,
окучивания картофеля и других пропашных культур. Они подразделяются
на односторонние и двусторонние. При изготовлении двустороннего
окучника (рис. 6а) из листового металла вырезают и выгибают правый
и левый отвалы, затем сваривают их между собой, Между отвалами
приваривают стойку. Для окучивания картофеля с широкими междурядьями
применяют левый или правый односторонние окучники, которые крепят
к тележке с учетом ширины междурядий.
Для рыхления почвы аналогично изготавливают из листового металла
лапы рыхлителя (рис. 6б).
Культиваторы применяют для рыхления почвы, а также уничтожения
сорняков. Целесообразно воспользоваться при возможности лапами
от списанного культиватора, отремонтировав и заточив их. Лапы
по типу заводских лучше заказать в кузнице. Прикрепив лапы к многоцелевой
тележке, узкие междурядья обрабатывают правой или левой лапой,
а широкие — двумя лапами (рис. 6в).
